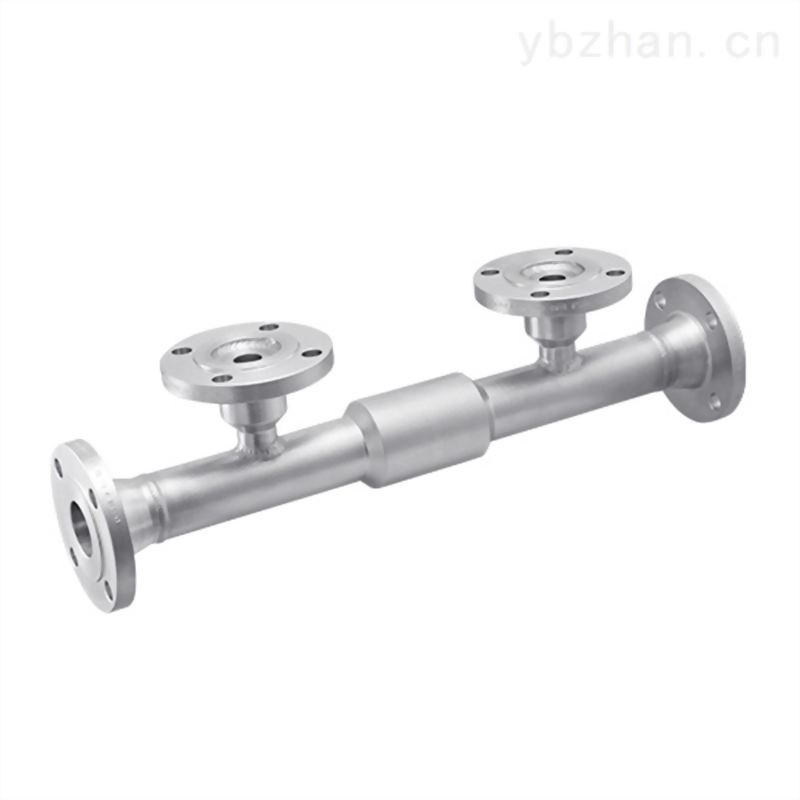

A+K環楔流量計是A+FlowTek公司在差壓節流原理基礎上，融合楔式和文丘里結構的特點，結合流體動態模擬技術，以解決高黏度和髒污介質測量為目的，開發的一種新型流量計。
當流體進入RW節流感測器時，節流感測器上游和下游產生靜壓力差，透過取壓裝置獲得穩定的差壓訊號，根據伯努利方程式和流體連續性方程式計算出體積流量和質量流量。
材質
|
碳鋼,不銹鋼,襯氟,鈦,其他
|
加工定制
|
是
|
|
精度等級
|
0.5
|
適用介質
|
液體,液固
|
|
款式
|
電子帶數顯
|
轉換器形式
|
分體式
|
|
公称直径
|
50-300mm
|
壓力範圍
|
高壓
|
|
工作壓力
|
MAX.42Mpa
|
温度範圍
|
高温
|
|
工作温度
|
-75-350℃
|
量程比
|
10:1
|
|
|
|
|
耐髒污性能
A+K環楔流量計導流式收縮和釋放，增加了邊緣流速的同時降低了上游滯留死區的形成，減少了髒污介質在節流件前堆積的影響。環楔流量計可以進行髒污介質、漿料等近似懸浮流態的流體測量。塗抹於髒污介質時採用垂直安裝效果較佳。
黏稠介質適用範圍廣
高黏稠介質具有黏度大，流速低的流動特性，流體流經環楔感測器時，加速邊緣流動，減少分層流動對流量測量的影響，低雷諾數可達500。
耐磨性能優異
A+K環楔流量計其錐形入口結構在感測器表面形成邊界層，流體自由流線分離面採用鈍化設計，減少磨損剪切力的直接作用，長時間流通孔徑保持不變。環楔形邊緣節流，減少了管道中心高流速對感測器的沖蝕影響。對於含固體顆粒的流體，感測器可採用硬質合金製造或表面噴塗碳化鎢工藝，增加耐磨性能延長使用壽命。
楔式流量計易磨損，RW鈍化設計耐磨損
真正的冗餘取壓
針對流量測量和控制要求較高的場合，如煤化工的激冷水等，採用冗餘設計可提高系統的安全性和穩定性。環楔流量計圓心對稱環形結構可實現多達四組取壓口的冗餘設計，是上乘之選。
實現雙向流量測量
感測器結構和取壓口位置左右*對稱，巧妙的實現了雙向流測量的功能。
應用產業：
黏稠介質
流體特性：介質黏稠、流速低，流態變化大，流速梯形分佈明顯，易造成壓力傳導滯後和失真。
典型應用：原油、蠟油、循環油、污油、瀝青等
髒污介質
流體特性：含固體雜質，具有高磨損性，流速慢時雜質易沉積
典型應用：漿狀及懸浮流體，污水,水煤漿等
冗餘測量
流體特性：流量測量和控制要求較高，安全性上要求多組冗餘取壓測量。
典型應用：煤氣化的激冷水等
雙向流測量
流體特性：介質流動方向變化。
典型應用：用於裝置之間或工廠之間的物料雙向計量。
