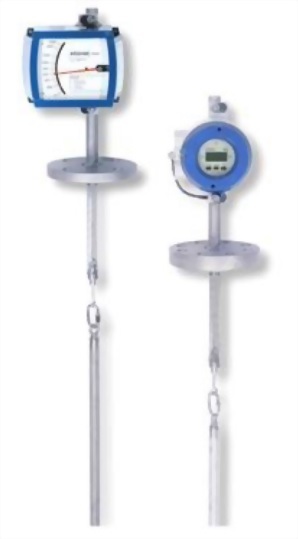

浮筒式液位計

浮筒液位計工作原理

                          浮筒液位計基於浮力原理設計的。

                                浮筒的長度等於測量範圍。懸掛在測量彈簧上的筒體浸沒在

                        被測液體中，並受到彈簧拉力、浮力和重力的作用。彈簧的拉力

                        與浮筒向上的位移成正比，從而在指示器上指示出液體的高低。

                                彈簧長度的改變表示液位高低的變化，介質磁耦合方法，由

                        裝在標題外部的指示器指示出液位值。

                                基於儀表的結構，可以應用於高溫、高壓、腐蝕性介質的測

                        量，應用於爆炸性危險場所。

液體應用

                     測量原理: 磁浮筒

                     測量參數: 液位、界面

                     高溫、高壓應用

                     過程溫度: -60…400°C / -76…750°F

                     過程壓力: -1…700 bar / -14.5…10000 psi

                     最低密度: 0.5 g/cm3/ 31 lb/ft3

                     浮筒長度: 25 cm…6 m / 10…235 inch

                     輸出: 4…20mA HART, PROFIBUS PA, 2 switches
                               Non Ex, Ex i/ IS, Ex d / XP

                     最小過程連接:螺紋G 1 ½法蘭DN 40 or 1” ½
